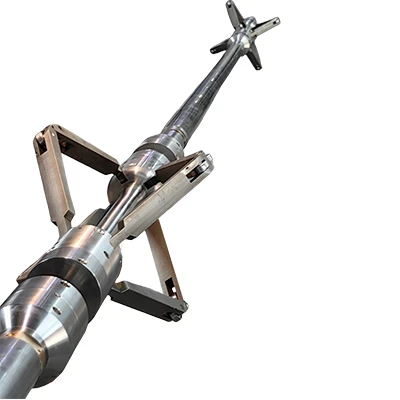

Ferramenta de interferência eletromagnética (EMIT)
A ferramenta de interferência eletromagnética (EMIT) da Vigor usa as propriedades elétricas e magnéticas do revestimento e da tubulação sob ação eletromagnética para detectar a condição técnica do revestimento de fundo de poço de acordo com o princípio da indução eletromagnética e pode determinar a espessura, rachaduras, deformação, deslocamento, corrosão da parede interna e externa do revestimento.
Em comparação com outras tecnologias de detecção atuais, a detecção eletromagnética é um método de detecção não destrutivo e sem contato, que não é afetado pelo líquido no poço, incrustações de revestimento, formação de cera e fixações na parede do fundo do poço, e a precisão da medição é maior. Ao mesmo tempo, o detector eletromagnético também pode detectar defeitos na coluna externa do revestimento. As vantagens exclusivas da detecção eletromagnética a tornam uma das tecnologias de detecção de danos em carcaças mais utilizadas no mundo.
Descrição
◆Detecção eletromagnética sobre outra detecção
Em comparação com outras tecnologias de detecção atuais, a detecção eletromagnética é um método de detecção não destrutivo e sem contato, que não é afetado pelo líquido no poço, incrustações de revestimento, formação de cera e fixações na parede do fundo do poço, e a precisão da medição é maior. Ao mesmo tempo, o detector eletromagnético também pode detectar defeitos na coluna externa do revestimento.
◆ Princípio da Ferramenta de Interferência Eletromagnética Vigor (EMIT)
EMIT usa as propriedades elétricas e magnéticas do revestimento e da tubulação sob ação eletromagnética para detectar a condição técnica do revestimento de fundo de poço de acordo com o princípio da indução eletromagnética e pode determinar a espessura, rachaduras, deformação, deslocamento, corrosão da parede interna e externa do revestimento.
◆Vigor Novas capacidades de avaliação do EMIT
O novo EMIT do Vigor pode avaliar medições quantitativas de espessura e detecção de danos em até quatro tubos concêntricos. O instrumento avançado combina um transmissor de alta potência, eletrônica de relação sinal-ruído (SNR) aprimorada e um módulo e algoritmo de aquisição totalmente sofisticados.
◆Ferramenta de interferência eletromagnética (EMIT)
Este é um escopo de defeito eletromagnético usado para medir a corrosão de revestimentos e tubos com diâmetro externo de 43 mm. A ferramenta é executada principalmente através de tubos com a capacidade única de inspecionar simultaneamente tubos e 2-3 camadas de revestimento atrás deles. A integridade da coluna de revestimento pode ser avaliada sem a necessidade de equipamento de recondicionamento dispendioso e a demorada remoção da coluna de tubulação.
Características
- A ferramenta de interferência eletromagnética (EMIT) pode ser facilmente conectada a Gamma, CCL, MIT, CBL, olho de águia de fundo de poço e outras ferramentas rapidamente.
- Disponível para inspecionar a parede interna e externa da falha do revestimento.
- Disponível para identificar o tipo de dano, como trinca horizontal, trinca vertical, corrosão etc.
- Disponível para identificar 3-4 camada de tubos.
- Disponível para identificar 3-4 camada de tubos.
Por que escolher a Vigor?
Esta ferramenta de interferência eletromagnética (EMIT) possui um conjunto de curtos ("C") e um conjunto de longos ("A") e adota o princípio do método eletromagnético transitório. A sonda de transmissão transmite pulsos eletromagnéticos de alta energia para a tubulação circundante. Em seguida, a tubulação registra a atenuação composta dos sinais de corrente parasita com base no princípio físico da corrente parasita de pulso (PEC), e esses sinais são finalmente usados para avaliar a condição da tubulação.
O sensor longo registra até 127 canais e seu tempo de decaimento varia de 1ms a 280ms. Isto captura o sinal de atenuação rápida do sinal de campo distante do tubo de liga para o invólucro grande. O sensor de curto-circuito possui uma abertura de medição menor e uma resolução vertical mais alta para escanear o tubo interno.
Parâmetros Técnicos
|
Especificação Geral |
|
|
Diâmetro da ferramenta |
43 mm (1-11/16 pol.) |
|
Classificação de temperatura |
-20 grau -175 grau (-20℉-347℉) |
|
Classificação de pressão |
100Mpa (14500PSI) |
|
Comprimento |
1750 mm (68,9 pol.) |
|
Peso |
7Kg |
|
Faixa de medição |
60-473mm |
|
Faixa de tamanho de tubo |
60-473mm |
|
Curvas de registro |
127 |
|
Velocidade máxima de registro |
400 m/h (22 pés/min) |
|
Primeiro tubo |
|
|
Espessura da parede do tubo |
20mm(0,78 pol.) |
|
Precisão de Espessura |
{{0}},190 mm (0,0075 pol.) |
|
Rachadura longitudinal mínima do revestimento |
0,08mm*Circunferência |
|
Segundo tubo |
|
|
Espessura da parede do tubo |
18 mm (0 0,7 pol.) |
|
Precisão de Espessura |
{{0}},254 mm (0,01 pol.) |
|
Rachadura longitudinal mínima do revestimento |
0,18mm*Circunferência |
|
Terceiro Tubo |
|
|
Espessura da parede do tubo |
16 mm (0 0,63 pol.) |
|
Precisão de Espessura |
1,52 mm (0,06 pol.) |
|
Rachadura longitudinal mínima do revestimento |
0,27mm*Circunferência |
