Estabilizador designs variam baseado em seus uso e objetivos pretendidos. Eles podem ser categorizados em vários diferentes maneiras.
1. Classificação com base em a posição em a cadeia de caracteres% 3a
- Na corda estabilizador: Se a estabilizador é usado na corda entre dois broca colarinhos, é chamado um 'Em-corda estabilizador'. Este é o mais usado configuração, e o estabilizador tem um pino-para-caixa conexão para instalar ele dentro da corda. A posição e o medidor do estabilizador são decididos baseados em corda vibração simulação e construir tendência análise para adequar o poço plano requisitos.
- Near-bit stabilizer: If a stabilizer is installed just above the bit, it is called a Near-bit stabilizer. Since the drill bit has a pin connection, the near-bit stabilizer has box-to-box connections to be able to connect between the pin end of the drill bit and the pin end of the drill collar. A near-bit stabilizer reduces the bit tilt and provides more stability to the bit while drilling. Having a near-bit stabilizer helps in reducing bit whirl and hole crookedness.
2. Classificação baseado em estabilizador design% 3a
Lâminas de estabilizadores têm diferentes designs para se adequar diferentes condições e aplicações.
- Soldado lâmina estabilizador: Em a soldado lâmina estabilizador, três ou quatro duras lâminas são soldado em o estabilizador corpo. Calor tratamento é também transportado fora após soldagem. Eles são normalmente usados em furos de grande diâmetro. Soldado lâmina estabilizadores são não recomendado para perfuração dura formações como as as soldadas juntas podem ser danificadas.
- Integral blade stabilizer: The blades in such stabilizers are integral to the body of the stabilizer. They are cut out of a single piece of heat-treated ingot. Once the blade surface wears out to an unacceptable level, the stabilizer is sent to the shop for inspection and refurbishing needs.
- Substituível desgaste almofada estabilizador: Integral lâmina estabilizadores são fornecidos com duro revestimento para calibre proteção. Uma vez o duro enfrentamento desgasta e o estabilizador torna-se sob calibre, ele precisa ser ser enviado para a máquina loja para reforma. O substituível desgaste almofada estabilizadores tem almofadas resistentes ao desgaste instaladas na lâmina superfície. Uma vez a almofada superfície desgasta-se, pode pode ser substituído no equipamento piso si mesmo em vez de enviar para o máquina oficina para reforma. Desgaste almofadas são firmemente fixadas em o slot em o estabilizador lâminas. Diferentes mecanismos podem ser usados para proteger as desgaste almofadas. A comum caminho é através uma cavilha pino com porcas e parafusos para garantir que lateral como bem como movimentos axiais são evitados. Geralmente, há é um desgaste indicador para indicar quando a almofada está desgastado fora de especificações e deve ser alterado.
3. Classificação com base em lâmina tipos% 3a
- Reto lâmina estabilizador: Estes estabilizadores têm reto vertical lâminas fixadas ao mandril. Eles podem seja ser integral, soldado, ou substituível luva lâminas. Reto lâmina estabilizadores tenham menos superfície contato e envolva ângulo. Eles contudo fornecem mais alto fluido concentração e menos probabilidade de ficar enrolado acima enquanto perfuração pegajoso xisto formações. Straight-blade stabilizers are sour mostly used in motor housing for sliding Operações.

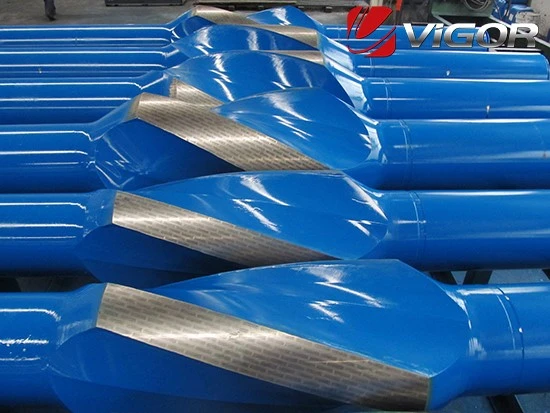

- Espiral lâmina estabilizador: Espiral lâmina estabilizadores tem suas lâminas em um ângulo em vez de ser coaxial com o corpo do estabilizador. A configuração da espiral lâmina estabilizadores varia base em o número de lâminas, almofada diâmetro, envoltório ângulo, e conicidade ângulo.
4. Classificação com base em operação% 3a
- Rotativo estabilizador: O estabilizadores com integral, soldado, ou substituível manga lâminas que gira com a broca corda são chamados Estabilizadores Rotativos. Estes são os comumente usados estabilizadores em broca cordas.
- Não-rotativo manga estabilizador: Como o nome sugere, tais estabilizadores tem uma não-rotação borracha manga sobre o mandril. A manga desliza para cima ou para baixo com o mandril mas não gira com ele. Mangas podem ser facilmente substituídas no mesmo mandril como necessário no local. Enquanto perfuração, a rotação e torque para a broca são transmitidas através do mandril enquanto o estabilizador lâminas na manga ficar estacionário fornecer estabilização para o string. Comum aplicações de estabilizadores não rotativos são em poço abandono, invólucro corte, e pesca operações para alcançar bom centralização com não parede dano.
- Ajustável medidor estabilizador (AGS): Também conhecido como Variável Medidor Estabilizadores (VGS), são projetados para ser capaz para mudar o medidor do estabilizador após corrida ele downhole. A construção e queda tendência de a BHA varia com a estabilização pontos e o medidor do estabilizador. Uma vez o BHA é executado em um buraco, a posição dos estabilizadores não pode ser alterado. No entanto, se a construção ou queda tendências da montagem necessidade de ser alterada baseada na real e planejada buraco trajetória comparação, pode ser alcançada por mudança o calibre do AGS sem a necessidade para puxar a corda para mudar a BHA configuração.
- Estes estabilizadores podem ter dois ou três diferentes calibres ajustes que podem ser alterados hidraulicamente através bomba pressão. Ajustáveis calibres estabilizadores fornecem maior inclinação controle e podem ser usados com o motor como bem como em rotativas perfuração montagens.
Vigor engenharia equipe vangloria anos de campo experiência em o petróleo e gás indústria, profundamente compreendendo o vital papel de perfuração estabilizadores em campo petrolífero operações. A alta qualidade perfuração estabilizador sob medida para ambientes complexos pode salvar nossos clientes significativo tempo e custos. Comprometido com excelência, Vigor meticulosamente gerencia cada etapa do perfuração estabilizador processo, aderindo ao mais mais qualidade padrões e serviço protocolos. Isso garante nossos clientes receber produtos ideais. Se você% 27 re interessado em Vigor% 27s ofertas% 2c por favor alcance para qualidade incomparável e dedicado serviço.
