Plugue de Fraturamento Dissolvível
O Mirage™ Dissolvable Frac Plug utiliza material dissolvível de alta resistência para fornecer um design confiável, durável e econômico para isolamento temporário de zona durante fraturas de estágio em poços horizontais e verticais. Os Mirage™ Dissolvable Frac Plugs são construídos de 100% dissolvível...
Descrição
Miragem™Plugue de Fraturamento Dissolvível, uma nova ferramenta de isolamento zonal temporário utilizada em operações de fraturamento hidráulico e recompletação em poços horizontais, é um projeto de ponta com patente concedida para atender a requisitos específicos de fundo de poço.
Princípios de funcionamento
● Construído em material 100% solúvel, o Mirage™Plugue de Fraturamento Dissolvívelgarante desempenho de isolamento excepcional e dissolução confiável tanto em salmoura tradicional quanto em ambientes de água doce, tanto para poços de alta quanto de baixa temperatura.
● É composto principalmente por duas partes: um material metálico totalmente solúvel e um cilindro de cola curto totalmente solúvel. Pode ser adaptado para atender às condições geológicas específicas e aos requisitos de construção com base nas condições reais do cliente.
● Material metálico: é feito de ligas de magnésio-alumínio de alta resistência ou materiais de alto polímero
A taxa de dissolução de ligas de magnésio-alumínio está primariamente relacionada à temperatura do líquido e à concentração de Cl-. Temperaturas mais altas e concentrações mais altas de Cl- resultam em taxas de dissolução mais rápidas devido à quebra mais rápida do filme de passivação na superfície da liga e a um aumento na condutividade do líquido.
Os elementos de vedação dePlugue de Fraturamento Dissolvívels são compostos de materiais de alto polímero, disponíveis em várias formas, como mangas de borracha simples ou compostos de borracha e resina. Eles são frequentemente feitos de misturas de elastômeros termoplásticos, que se dissolvem em um estado pastoso ou granular para fácil remoção.
Após a conclusão da construção, não há necessidade de perfuração e trituração, e ele pode ser completamente dissolvido em uma solução de KCL de baixa concentração ou meio de água limpa para criar um poço de diâmetro total. Totalmente dissolvível em um curto período, sem fresagem para remover o tampão, economizando tempo e custo da plataforma. É a escolha ideal para modernizar poços de petróleo e gás para aumentar a produção e a eficiência.
Características e benefícios
● Classificado para 10,000 psi em temperaturas variando de 77 a 248℉
● Grande diâmetro interno do furo para maior retorno após fraturamento.
● Tempo de dissolução personalizado.
● O design de comprimento mínimo resulta em dissolução mais rápida e menos material.
● O mecanismo de ancoragem emprega um design de deslizamento bidirecional, garantindo força de travamento estável durante a configuração e força de ancoragem confiável durante operações de fraturamento. Em caso de situações anormais, como obstrução de areia, o design apresenta um sistema de prevenção de chutes e explosões.
● O mecanismo de liberação de cisalhamento usa um anel de cisalhamento cisalhável feito de liga solúvel à base de magnésio, que é mais seguro e confiável do que os projetos tradicionais de pinos de cisalhamento e evita deixar resíduos não solúveis no poço.
● As extremidades superior e inferior do plugue apresentam designs de intertravamento para permitir operações de perfuração e fresagem de contingência em caso de emergências.
Parâmetros técnicos
|
CARCAÇA |
PLUGUE DE PONTE DISSOLVÍVEL (ESTILO PLUGUE DE PONTE) |
|||||
|
Tamanho Em. (mm) |
Faixa de peso lb/pé (kg/m) |
OD máx. Em. (mm) |
Comprimento Em. (mm) |
Material |
Classificação de temperatura grau F ( grau ) |
Classificação de pressão psi (MPa) |
|
3.500 (114.30) |
7.7 - 10.3 (11.46 - 15.18) |
2.677 (68.00) |
17.244 (438.00) |
Dissolvível |
Conforme condições reais de fundo de poço |
10,000psi (68% 2c9 MPa) |
|
4.000 (101.60) |
10.7 - 18.9 (16.37 - 28.13) |
2.835 (72.00) |
17.756 (451.00) |
Dissolvível |
Conforme condições reais de fundo de poço |
10,000psi (68% 2c9 MPa) |
|
4.500 (114.30) |
11.6 - 15.1 (17.26 - 22.47) |
3.500 (89.00) |
19.606 (498.00) |
Dissolvível |
Conforme condições reais de fundo de poço |
10,000psi (68% 2c9 MPa) |
|
5.000 (127.00) |
18.0 - 21.4 (26.78 - 31.84) |
3.740 (95.00) |
19.606 (498.00) |
Dissolvível |
Conforme condições reais de fundo de poço |
10,000psi (68% 2c9 MPa) |
|
5.500 (139.70) |
23.0 - 26.8 (34.22 - 38.69) |
4.055 (103.00) |
20.787 (528.00) |
Dissolvível |
Conforme condições reais de fundo de poço |
10,000psi (68% 2c9 MPa) |
|
5.500 (139.70) |
17.0 - 23.0 (25.30 - 34.22) |
4.173 (106.00) |
20.787 (528.00) |
Dissolvível |
Conforme condições reais de fundo de poço |
10,000psi (68% 2c9 MPa) |
|
CARCAÇA |
PLUGUE FRAC DISSOLVÍVEL (PLUGUE DE QUEDA DE ESFERA) |
|||||||
|
Tamanho Em. (mm) |
Faixa de peso lb/pé (kg/m) |
OD máx. Em. (mm) |
ID mínimo Em. (mm) |
Comprimento Em. (mm) |
Frac Bola OD Em. (mm) |
Material |
Classificação de temperatura grau F ( grau ) |
Classificação de pressão psi (MPa) |
|
3.500 (114.30) |
7.7 - 10.3 (11.46 - 15.18) |
2.677 (68.00) |
1.810 (46.00) |
12.600 (320.00) |
1.750 (44.45) |
Dissolvível |
Conforme Real Downhole Condições |
10,000psi (68% 2c9 MPa) |
|
4.000 (101.60) |
10.7 - 18.9 (16.37 - 28.13) |
2.835 (72.00) |
1.180 (30.00) |
12.600 (320.00) |
2.000 (50.80) |
Dissolvível |
Conforme Real Downhole Condições |
10,000psi (68% 2c9 MPa) |
|
4.500 (114.30) |
11.6 - 15.1 (17.26 - 22.47) |
3.500 (89.00) |
1.850 (47.00) |
12.600 (320.00) |
1.850 (47.00) |
Dissolvível |
Conforme Real Downhole Condições |
10,000psi (68% 2c9 MPa) |
|
5.000 (127.00) |
18.0 - 21.4 (26.78 - 31.84) |
3.740 (95.00) |
2.087 (53.00) |
12.992 (290.00) |
2.756 (70.00) |
Dissolvível |
Conforme Real Downhole Condições |
10,000psi (68% 2c9 MPa) |
|
5.500 (139.70) |
23.0 - 26.8 (34.22 - 38.69) |
4.055 (103.00) |
2.087 (53.00) |
11.496 (292.00) |
2.756 (70.00) |
Dissolvível |
Conforme Real Downhole Condições |
10,000psi (68% 2c9 MPa) |
|
5.500 (139.70) |
17.0 - 23.0 (25.30 - 34.22) |
4.173 (106.00) |
2.087 (53.00) |
11.496 (292.00) |
3.000 (76.20) |
Dissolvível |
Conforme Real Downhole Condições |
10,000psi (68% 2c9 MPa) |
Aplicativo
Para verificar a pressão de alta temperatura e o desempenho de vedação dePlugues de Fraturamento Dissolvíveis, o dispositivo de teste de revestimento foi colocado em um aparelho de teste de alta temperatura e aquecido a 93 graus. Uma vez que a temperatura se estabilizou, a pressão foi gradualmente aumentada para 70 MPa e mantida por 24 horas, seguida por um período de pressurização de 15-minutos. Nenhuma queda de pressão significativa foi observada, indicando que a pressão e o desempenho de vedação do plugue da ponte atenderam aos requisitos para operações de fraturamento em campo.
De acordo com os modelos atuais de operações de gás de xisto, a vida útil dos plugues de ponte dissolvíveis é de 24 horas, o que é suficiente para atender aos requisitos de operações de campo para poços de gás de xisto. Para simplificar, a partir do momento em que o plugue de ponte solúvel é implantado, as operações de fraturamento podem ser realizadas em 24 horas. Qualquer teste de desempenho para plugues de ponte solúveis pode ser conduzido com base na vida útil de 24-horas.

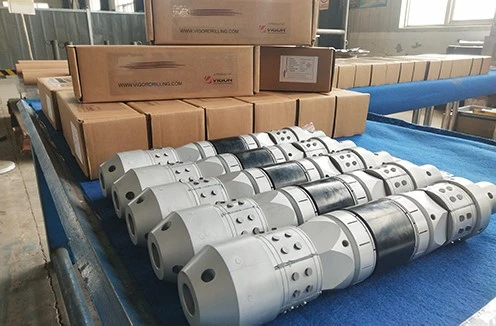

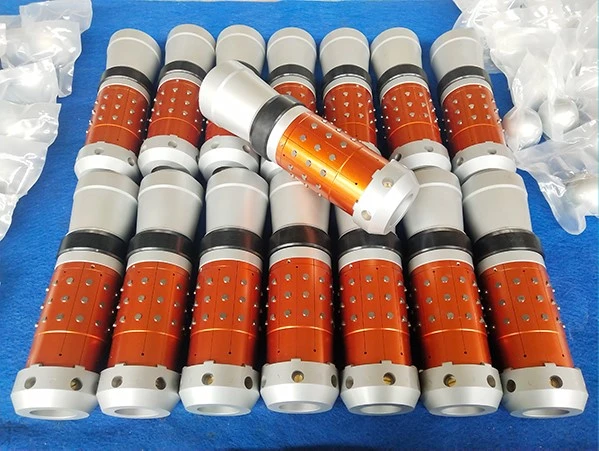

Fotos entregues
Nossas embalagens são compactas e convenientes para armazenamento, garantimosPlugue de Fraturamento Dissolvívelchegar com segurança aos campos dos clientes, mesmo após milhares de quilômetros de viagem de transporte por mar e caminhão. Também temos nosso estoque que pode atender às necessidades de pedidos grandes e urgentes dos clientes.
