Em que consiste a composição da unidade Slick Line?

Apêndice 1 – Composição da unidade de linha lisa (equipamento de superfície)

Item

Descrição

A

Padrão

Unidade de linha lisa

especificação

A unidade de tambor único de linha lisa com guindaste integrado deve operar com 7000 metros de fio de aço inoxidável de 0,125" e com velocidade mínima de 2 m/min. O guindaste deve ser capaz de levantar/suspender 8 juntas de lubrificadores de 5 ½" de peso e extensão em um raio de 30 pés com altura mínima de 85 pés, altura sob o gancho disponível.

Conjunto de rodas de polia de 16" X 0.125" com retenção dupla.

3,000 libras de trabalho seguro.

2 Sistema de CFTV integrado à prova de explosão (dentro da cabine e fora dela), simplificando a conexão entre a base e o escritório.

A unidade não deve exceder o comprimento e a largura que determinam a escolta ROP da unidade, conforme especificado no SP2000.

Instalações de bem-estar conforme descritas no Artigo 1.7.1.5 acima.

Sistema de monitoramento inteligente (leituras de 1 segundo) profundidade, tempo, peso, velocidade.

Sistema de intertravamento para gerenciar profundidade e peso.

Cabine com ar condicionado, iluminação e vidro frontal de segurança.

Sistema de contador de profundidade mecânico e eletrônico

Martin Decker e indicadores eletrônicos de peso.

B

Serviço pesado (HD)

Unidade de linha lisa

especificação

Unidades de tambor duplo para serviço pesado com guindaste integrado devem operar com 7000 metros de fio de aço inoxidável de 0,125" e com 7000 metros de fio de aço inoxidável de 0,160" e com velocidade mínima de 2 m/min. O guindaste deve ser capaz de levantar/suspender 8 juntas de 5 ½" de peso e extensão de lubrificadores em um raio de 30 pés com altura mínima de 85 pés, altura sob o gancho disponível. Consulte PR-1034.

A unidade HD deve ser capaz de puxar continuamente um mínimo de 4,000 lb com tambor cheio de fio de 0.16". Consulte PR-1034

Conjunto de roda de polia para fio de 16" x 0.16" com retenção dupla.

2 Sistema de CFTV integrado à prova de explosão (dentro da cabine e fora dela), simplificando a conexão entre a base e o escritório.

A unidade não deve exceder o comprimento e a largura que determinam a escolta ROP da unidade, conforme especificado no SP2000.

Instalações de bem-estar conforme descritas no Artigo 1.7.1.5 acima.

Sistema de monitoramento inteligente (leituras de 1 segundo) profundidade, tempo, peso, velocidade.

Sistema de intertravamento para gerenciar profundidade e peso.

Cabine com ar condicionado, iluminação e vidro frontal de segurança.

Sistema de contador de profundidade mecânico e eletrônico

Martin Decker e indicadores eletrônicos de peso.

C

Linha lisa Outros equipamentos

(Aplica-se a unidades padrão e de serviço pesado)

Cada Unidade deverá estar equipada com:

Um conjunto de Sub de Teste Rápido de ambos os tamanhos (3 ½" e 4 ½").

Um conjunto de Liquid Seal Sub de ambos os tamanhos (3 ½" e 4 ½").

Um conjunto de tesouras de ambos os tamanhos (3 ½" e 4 ½").

Um conjunto de BOPs RAM duplos de 10K de ambos os tamanhos (3 ½" e 4 ½").

Três (3) conjuntos de lubrificadores de juntas de 8 pés de ambos os tamanhos (3½", 4½").

Um coletor de ferramentas para cada um dos dois tamanhos (3 ½" e 4 ½"). Equipamento de controle de pressão (PCE).

Dois conjuntos de rodas de polia de 16" com retenção dupla.

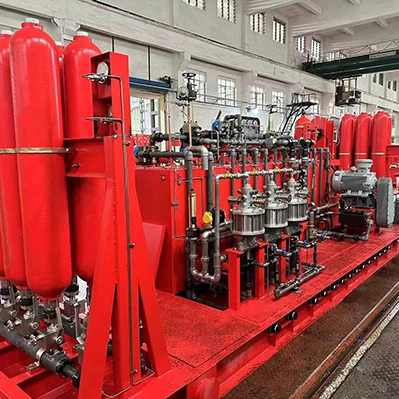

Módulo de controle montado na cabine para operar cilindros BOP com acumuladores hidráulicos a serem instalados para fechamento do BOP conforme SP-1213 e API RP 16ST.

Dois conjuntos de grades de fibra de vidro portáteis de 8'X4' e escadas de acesso com estrutura de proteção.

Todos os requisitos acima serão em referência a PR-1034 e SP-1213.

D

Equipamento de acesso à árvore de Natal

Especificações de campos petrolíferos andaimes e altura superior a 1,2 metros.

Dois conjuntos de grades de fibra de vidro portáteis de 8'X4' e escadas de acesso com estrutura de proteção.

Iluminação para operação 24 horas - adequada para áreas perigosas.

E

Teste de integridade de bombas de lubrificação

Unidade de bomba de alta pressão, baixo volume/baixa pressão e alto volume para testes de integridade de cabeças de poço e lubrificadores de teste de pressão de poços:

130 litros por minuto/100 PSI

2,2 litros por minuto/10,000 PSI

Tanque de água de 2000 litros

Registrador (Dados ou Gráfico)

Tubulação/Mangueira 10K entre a unidade e a cabeça do poço

Tubo de sangria/Mangueira, Afogador e Válvula

F

Bomba de graxa

Bomba de graxa hidráulica de alta pressão para válvulas de cabeça de poço.

G

Atravessar

Cruze da cabeça do poço para o Equipamento do Contratante conforme a configuração do poço da empresa. Os novos poços de 10K e 15K são com conexão flangeada, enquanto os poços antigos de 10K e 15K são com tampa de árvore.

Todas as novas árvores de Natal de poços de bomba de viga são com conexão flangeada, enquanto as antigas são com tampa de árvore. Consulte o manual de conclusão da empresa.

Apêndice 2 – Composição da unidade de linha lisa (ferramentas de fundo de poço)

Item

Ferramenta

Tamanho

Observações

1

Soquete de corda

1 ¼"-1 7/8"

Conexão QLS e SR

2

Submarino giratório

1 ¼"-1 7/8"

3

acelerador

1 7/8" -2 1/8"

4

Tronco

1 ¼"- 2 1/8"

incluindo carboneto de tungstênio

5

Articulação da junta

1 ½" – 1 7/8"

Conexão QLS e SR

6

Frasco de tubo linear

1 ¼" -2 1/8"

7

Jarra tubular pesada

1 ¼"- 2 1/8"

8

Pote de mola

1 ¼" -2 11/16"

9

Jarra hidromecânica

1 ½" -1 ¾"

10

Jarra de spang

1 ½"- 1 7/8"

LS, SS (QLS)

11

Atravessar

Todos os tipos

12

Ferramenta de puxar e ajustar plugues e pinos

2 3/8"- 5 7/8"

DD, XN, X, XNBH, linha R, RB, RQ, SB, RN, RNBH, RPT e WRSSV

13

Ferramenta de puxar

Série GS e série GR

14

Ferramenta de execução de plugues/pinos Otis ou ferramenta de execução CAMCO correspondente

1.875"- 5.813"

(Para todos os tipos de plugues DD, X, XN, XNBH, RNBH, R, RN, RQ, RPT)

15

Ferramenta de verificação de conjunto

2 3/8" – 5 ½"

Para mandris de fechadura

16

Cortador de calibre

Para todos os tamanhos de conclusão

17

Bloco de impressão de chumbo

1"- 5"

18

Caixa Surpresa

1"-5"

19

Fiadores

1 11/16" -3"

Hidrostática, bomba

20

Centralizadores

2"-4"

canelado

21

Localizador de fios/ Pegador/ Arranhador/ Escova

2" -5.5"

22

Vai Diabo

1 7/8"

fundo plano, pé de cabra

23

Barras de corte

1 7/8" -2 ½"

24

Ferramentas de mudança

2 3/8" – 5 ½"

Para paredes normais e pesadas Seletivas e não seletivas

25

Ímãs

Todos os tamanhos

26

Ultrapassado

Todos os tamanhos

27

Ferramenta de chute

Todas as especificações

28

Ferramentas de execução/tração da válvula de elevação de gás (GLV)

1" & 1 ½"

Para tamanho de válvulas

29

(BPV e TWCV) ferramenta de puxar/correr

Para todos os tamanhos de conclusão da empresa

30

Guia de sinos

2 3/8" – 5 ½"

Para tubos de tamanho nominal

31

F Parada de colarinho

2 3/8" – 5 ½"

tubo de tamanho nominal

32

lança

2 3/8"- 7"

Para tamanhos nominais de tubos/revestimentos

33

Amortecedores

Todos os tamanhos

34

Perfurador de tubos

Para 3 ½" e 4 ½" GRE TBG

3 ½" GRE TBG Espessura da parede= 0.4175"

4 ½" GRE TBG Espessura da parede=0.455"

35

Baleadores de areia/amostras

Todos os tamanhos

36

Equalização/Execução/Puxando pinos

Para plugues e válvulas de segurança

37

Barras falsas para SPM

1" e 1 ½"

38

Escova de arame/ Raspador para SPM

1" e 1 ½"

39

Coletor de válvulas

2 3/8" – 5 ½"

tubo de tamanho nominal

40

Apanhador de Lixo

2 3/8" – 5 ½"

tubo de tamanho nominal

41

Teste rápido sub

2 3/8" – 5 ½"

tubo de tamanho nominal

42

Bogie de rolo

2,77" a 4,900"

tubo de tamanho nominal

43

Haste do bogie de rolo

3.000" & 3.600"

tubo de tamanho nominal

44

Ferramenta avançada de Kickover

3.5" - 5.5"

tubo de tamanho nominal

45

Jarro de mola de arrasar em bloco

3.60" – 3.600"

tubo de tamanho nominal

46

Jarra de alto desvio

2.275" 2.600",3.600"

tubo de tamanho nominal

47

Jarra de carregamento baixo e alto

1.700" - 5.940"

tubo de tamanho nominal

48

Lubrificador de plugue VR

Todos os tamanhos

49

Ferramenta anti-explosão

2 3/8" – 5 ½"

tubo de tamanho nominal
